Hydromat
DEA konventionell mit Membrandruckgefäss (2 - 6 m³/h)

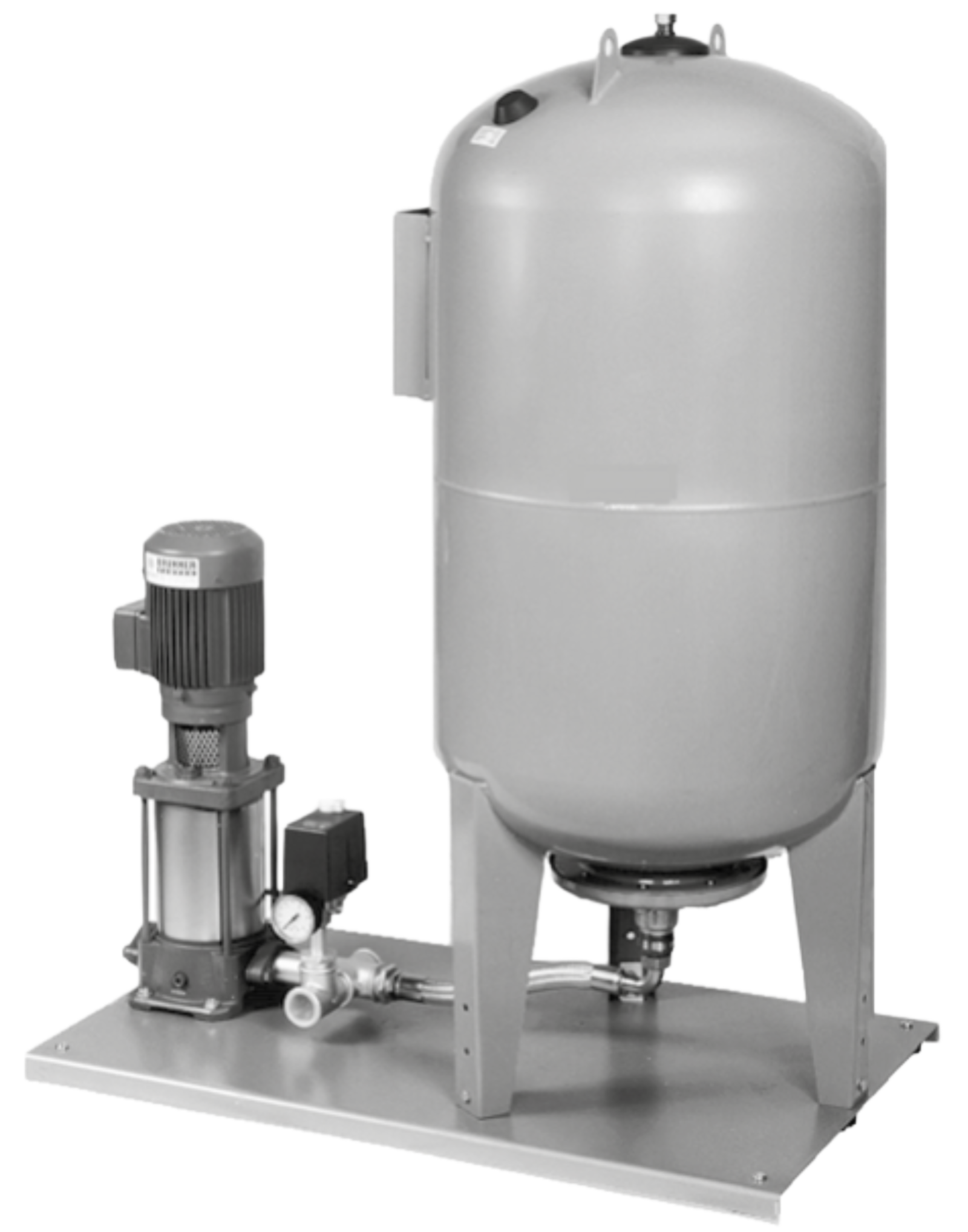

Die Anlagen bestehen aus einer vertikalen, geräuscharmen Kreiselpumpe, einem Membrandruckgefäss mit 100lt, 200lt (10 oder 16 bar) oder 300lt (10bar) Inhalt, einem Druckschalter, einem Manometer und einer internen rostfreien Verrohrung.
Hauptanwendungsgebiete:
Wasserversorgungsanlagen, Druckerhöhungsanlagen, Wasseraufbereitungsanlagen
Die Baureihe HYDROMAT dienen zur Druckerhöhung in der Wasserversorgung. Die Anlagen bestehen aus einer vertikalen, geräuscharmen Kreiselpumpe, einem Membrandruckgefäss mit 100lt, 200lt (10 oder 16 bar) oder 300lt (10bar) Inhalt, einem Druckschalter, einem Manometer und einer internen rostfreien Verrohrung. Die Anlagen sind auf einer Grundplatte mit Vibrationsdämpfer anschlussfertigaufgebaut, auf die geforderten Werte betriebs- bereit eingestellt und funktionsgeprüft.
Produktsortiment
| DPV / DPVS | Fördermenge | Druckhöhe | Druckklasse | |
|---|---|---|---|---|
| 2 / 3 | bis 3.3 m³/h | 7 - 22 m | PN10 | dwg |
| 2 / 4 | bis 3.3 m³/h | 11 - 22 m | PN10 | dwg |
| 2 / 5 | bis 3.3 m³/h | 14 - 39 m | PN10 | dwg |
| 2 / 6 | bis 3.3 m³/h | 16 - 48 m | PN10 | dwg |
| 2 / 7 | bis 3.3 m³/h | 18 - 52 m | PN10 | dwg |
| 2 / 8 | bis 3.3 m³/h | 21 - 62 m | PN10 | dwg |
| 2 / 9 | bis 3.3 m³/h | 25 - 70 m | PN10 | dwg |
| 2 / 10 | bis 3.3 m³/h | 26 - 78 m | PN10 | dwg |
| 2 / 11 | bis 3.3 m³/h | 29 - 85 m | PN10 | dwg |
Produktsortiment
Zur Förderung von Rein- bis Grauwasser oder für Edelstahl 1.4301 resp. 1.4404 geeignete Flüssigkeiten ohne Verschmutzungen.
- Wasserversorgungsanlagen
- Druckerhöhungsanlagen
- Wasseraufbereitungsanlagen
- Wärmeaustausch und Kühlung
- Klima- und Heizungsanlagen
- Bewässerungsanlagen
- Feuerlöschanlagen
- Verfahrenstechnik
- Nahrungsmittelindustrie
- Wasserspiele und Brunnenanlagen
Technische Daten
| Förderdaten | Temperatur | -20 bis 120°C |
|---|---|---|
| Konstruktion | Motor luftgekühlt | |
| Wellendichtung | Gleitringdichtung | |
| DPV | Gehäuse | 1.4308 |
| Hydraulik | 1.4301 | |
| Dichtung | EDM | |
| DPVS | Gehäuse | 1.4408 |
| Hydraulik | 1.4408 | |
| Dichtung | FPM | |
| Membranduckgefäss | Aus Stahlblech geschweisst und pulverbeschichtet Systeman- | 100 l / 200 l / 300 l |
| schluss in Edelstahl vertikal nach unten Membrane aus lebens- | ||
| mittelechtem Butylkautschuk | ||
