Polyflex M-L-XL
Abwasserhebeanlage (ø0.8 - 1.2m) PP Schacht, mit Fäkalien

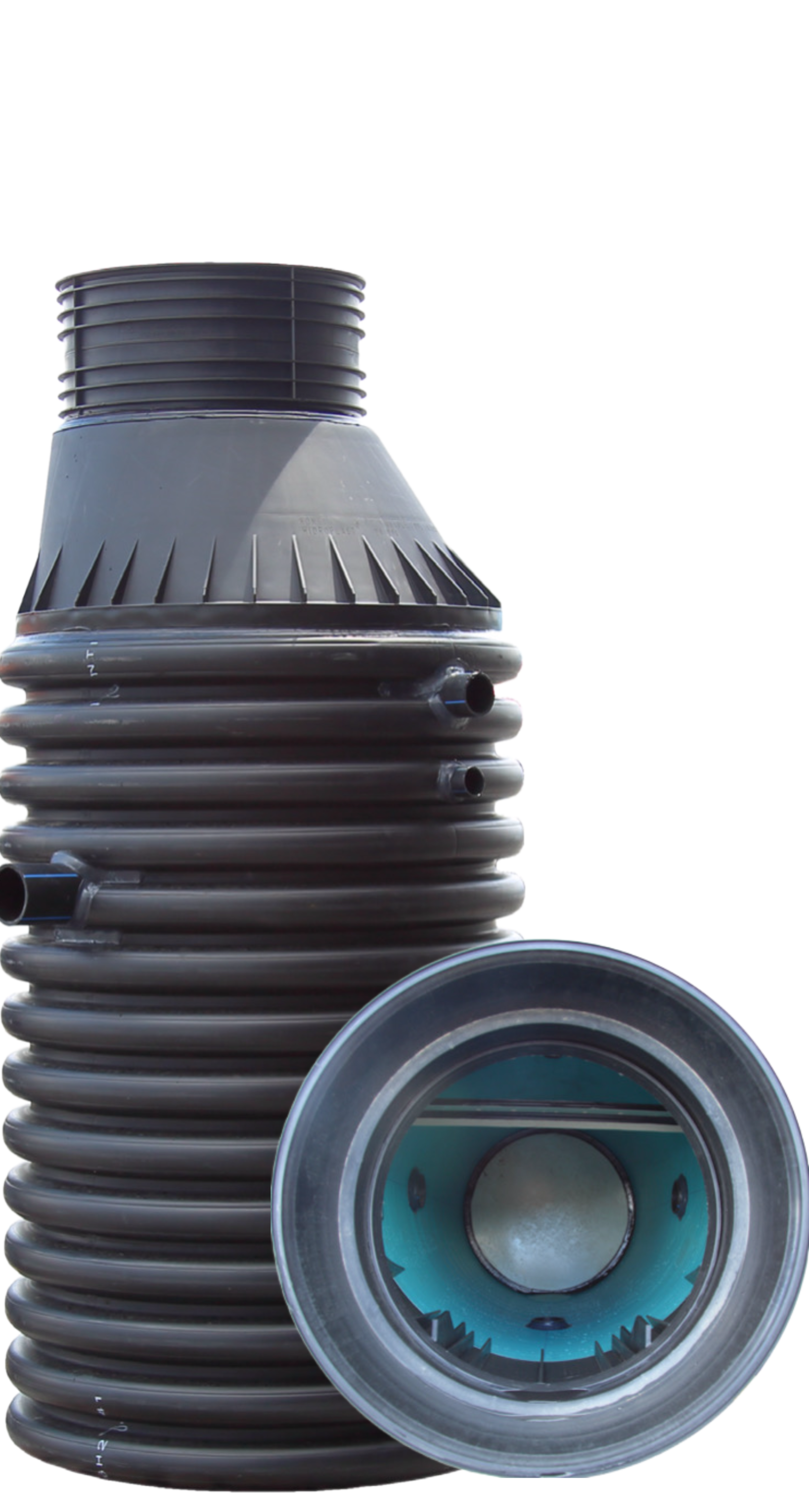

Der Sammelschacht Brunner Polyflex ist aus korrosionsbeständigem Polypropylen (PP)-Wellrohr SN8 und aufgeschweisstem, exzentrischem Konus gefertigt.
Er ist für den Einbau in das Erdreich konzipiert.
Hauptanwendungsgebiete:
• Entwässerung von häuslichen und kommunalen Abwässern auch mit Fäkalien
• Entwässerung von Waschküchen, Garagen, Keller
• Haustechnik. Industrie
• Druckentwässerung für abgelegene Liegenschaften
Der Sammelschacht Brunner Polyflex ist aus korrosionsbeständigem Polyprobylen (PP)-Wellrohr SN8 und aufgeschweisstem, exzentrischem Konus gefertigt.
Er ist für den Einbau in das Erdreich konzipiert. Der Pumpenschacht kann mit den verschiedensten Pumpen nach Ihren Bedürfnissen ausgerüstet werden.
Die Pumpen werden im Schacht nass aufgestellt. Alle Zuläufe, die Schachtentlüftung/Kabeleinführung sowie zwei Druckleitungen sind in der Höhe, der seitlichen Lage und der Anschlussdimension fix definiert und ge währen einen flexiblen Anschluss der Leitungen.
Der verschraubte, geruchdichte Gussdeckel mit Durchmesser 600mm und Belastungsklasse B125 ist in Höhe und Neigung minimal verstellbar.
Der Schachtboden hat eine Stärke von 54 - 145 mm (je nach Typ) und bietet Platz für ein bis zwei Pumpen mit oder ohne Kupplungsfuss.
Durch die Positionierung der Einläufe mit 50 mm Höhenunterschied, kann der Schacht auch jederzeit als Schlammsammler eingesetzt werden. Der Schacht kann bis zu 5m Wassersäule ab UK Schacht eingesetzt werden.
Produktsortiment
| Typ | ø Durchmesser | Höhe | Option | |
|---|---|---|---|---|
| POLYFLEX M | 0.8 m | 1.97 m | mit / ohne Kupplungsfuss 2" | |
| POLYFLEX L | 1.0 m | 2.45 m | mit / ohne Kupplungsfuss 2" / DN80 | |
| POLYFLEX XL | 1.2 m | 3.02 m | mit / ohne Kupplungsfuss 2" / DN80 |
Förderung von häuslichem Schmutzwasser mit Fäkalien und Küchenabwasser.
• Entwässerung von häuslichen und kommunalen Abwässern auch mit Fäkalien
• Entwässerung von Waschküchen, Garagen, Keller
• Haustechnik
• Industrie
• Druckentwässerung für abgelegene Liegenschaften
Technische Daten
| Anschlüsse | 2 Druckleitungen PE63 und PE90 übereinander je nach Bedarf | |
|---|---|---|
| Der Stutzen PE63 oder PE90, welcher nicht für die Druckleitung genutzt wird, wird für Entlüftung und Kabeleinführung verwendet | ||
| Ein Einlauf 50mm tiefer als die beiden anderen. Dadurch ist der Schacht als Schlammsammler einsetzbar. | ||
| Deckel | Gussdeckel, verschraubt, Klasse B125 | |
| Die Höhe und der Einbauwinkel kann vor Ort noch minimal angepasst werden. | ||
| Pumpen | als Tauchpumpe im Schacht bauseits montiert | |
| auf Wunsch auch als Doppelanlage erhältlich | ||
| Armaturen | Armaturen sind bauseitig im oder ausserhalb des Schachtes in die Druckleitung zu montieren | |
| Steuerung, Kabelaufhängung | Steuerungen sind nach Ihren individuellen Bedürfnissen aus unserem Sortiment lieferbar. | |
| Für die Kabel- und Kettenaufhängung sowie die Montage der oberen Führungsrohrhalterung ist eine PE-Platte (Stärke 20mm) im Konus eingeschweisst. | ||
| Lieferung | ab Lager erhältlich |
